Ápi 607 válvula de entrada lateral de esferas

Informação Básica
Lugar de origem: China
Marca: Coosai
Certificação: API6D,API607
Número do modelo: Q47F
Quantidade de ordem mínima: 1pc
Preço: 300USD
Detalhes da embalagem: Casos de Polywood
Tempo de entrega: 2 a 15 semanas
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 PCes pelo ano
Informação detalhada
Tamanho: Tamanho: NPS 2 a 60" Pressão: 150 a 2500 libras.
Intervalo de temperatura: -196°C-610°C Temperatura baixa, temperatura normal e temperatura elevada Material do corpo e do acabamento: Aço fundido, WCB,ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55,ASTM A351 CF8
Material do assento: PTFE, RPTFE, DEVLON, Molon, PEEK, assento metálico
Realçar:

Ápi 607 válvula de entrada lateral de esferas

,

Válvula de entrada lateral de esferas com assento macio

,

Válvula de entrada lateral de esferas de metal


Descrição de produto

Válvula de entrada lateral de esferas, assento macio, assento metálico, válvula de baixa e alta temperatura





Dados de projeto

Padrão de concepção: API 6D,DIN3357-1, EN12516-1

Padrão face a face: API6D, ASME B16.10, DIN3202

Norma de ligação: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Padrão de ensaio e inspecção: API 6D, API 598

Temperatura de funcionamento: -196°C-610°C

Tipo de ligação: RF, RTJ, FF, BW.BSPT, NPT

Ambiente ácido:NACE MR0175



Tipo de válvula de esferas Projeto e Fabricação Cara a cara/Fim a fim Dimensões da flange Indicação de pressão e temperatura Inspecção e ensaio
Válvula de esfera de flange dividida BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Válvula de esfera de flange fixa API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



Materiais principais

Material do corpo Materiais de acabamento Material de vedação Garrafa/embalagem
WCB/LCB/CF8/CF8M/CF3/CF3M,ETC. SS410, SS420, SS304, SS316, etc. PTFE, RPTFE, PEEK, PPL, ETC. Grafite, PTFE, PPL, etc.




Característica de conceção

1: Borrada total ou borrada reduzida
2: Estrutura de carroceria em duas ou três peças
3: Duplo Bloqueio e Sangramento, Duplo Isolamento e Sangramento ((DIB-1&DIB-2)
4: Projeto à prova de incêndio (API 607)
5: Sistema à prova de explosão
6: Projeto anti-estático
7Relief de auto-cavidade

8. válvula de drenagem e válvula de ventilação
9: Ensaios de emissões fugitivas (facultativo)



A bola é fixada por trunnion e tronco para tamanho 4 ′′ e menor.

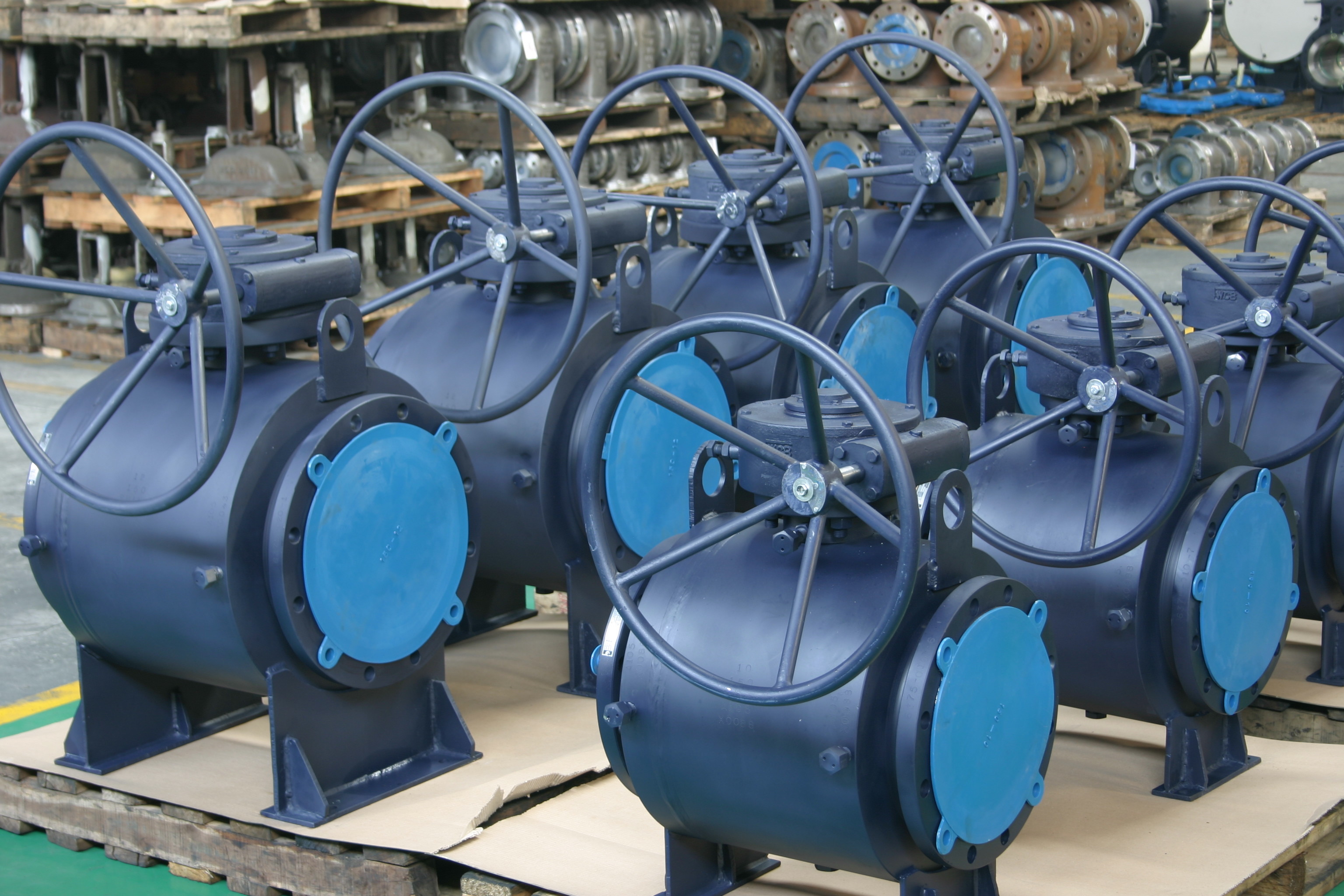

Ápi 607 válvula de entrada lateral de esferas 0

DOUBLE BLOCK e BLEED (DBB)

Quando a esfera estiver na posição fechada, cada assento separa o meio de processo de forma independente, ao mesmo tempo, entre o fluxo ascendente/descendente e a cavidade do corpo,permite sangrar a pressão da cavidade presa (DBB) através da válvula de drenagem e ventilaçãoA função de duplo bloqueio e sangramento permite lavar a válvula sob pressão e verificar se o assento está bem selado.

Ápi 607 válvula de entrada lateral de esferas 1

Isolamento duplo e sangramento (DIB)

Assento com efeito de pistão duplo, pressão média, tanto a montante como a jusante, bem como na cavidade do corpo, cria um impulso resultante que empurra o anel do assento contra a bola,válvula com efeito de pistão duplo anéis de assento exigem um alívio de pressão da cavidade para reduzir o acúmulo de pressão excessiva na cavidade do corpo.

Ápi 607 válvula de entrada lateral de esferas 2

Projeto de segurança contra incêndio

As válvulas de esferas Coosai garantem 100% de aprovação no teste de segurança contra incêndio.Materiais não metálicos, tais como vedações de assentos de PTFEA secção de proteção do assento, que é a secção de proteção do assento, pode ser danificada, enquanto a camada exterior da junta de proteção de grafite metálica fornece uma vedação secundária.assento de metal formará automaticamente uma vedação de metal com bola sob o impulso da mola que irá controlar efetivamente a fuga interna e fuga externaO projeto da válvula está totalmente em conformidade com as normas API 607, API 6FA, BS 6755, JB/T 6899 e outras normas.

Ápi 607 válvula de entrada lateral de esferas 3

Estribo à prova de sopro:

O caule é feito separadamente da bola com ombro redondo integral tipo-T, retido por bland.(outros desenhos estão disponíveis mediante solicitação

Dispositivo antiestático:

O dispositivo anti-estático de tipo molas e grafite é aplicado entre a bola, o tronco, a glândula flange e o corpo para manter a continuidade elétrica entre todos os componentes metálicos.E garantir a resistência inferior ao requisito de serviço mais severo.

Dispositivo de injecção de graxa

Para DN150 (NPS 6) e maiores, a haste e o assento da válvula estão equipados com um dispositivo de injeção de graxa de vedação.podemos fornecer o dispositivo de injeção de graxa de vedação de acordo com os requisitos do clienteQuando o anel O for danificado por acidente, por injecção de selante selado para impedir que os meios de comunicação atravessem o anel do assento da válvula e as fugas do tronco.

Ápi 607 válvula de entrada lateral de esferas 4

Opções de vedação

Assento macio: vedação O-Ring de metal a metal

Estrutura simples vedação confiável Aplicável a partículas vedação confiável de baixo binário atender ao alto dos clientes

Ampla aplicação, baixo custo, condições de vedação, fiabilidade e requisitos de torque baixo

Ápi 607 válvula de entrada lateral de esferas 5
