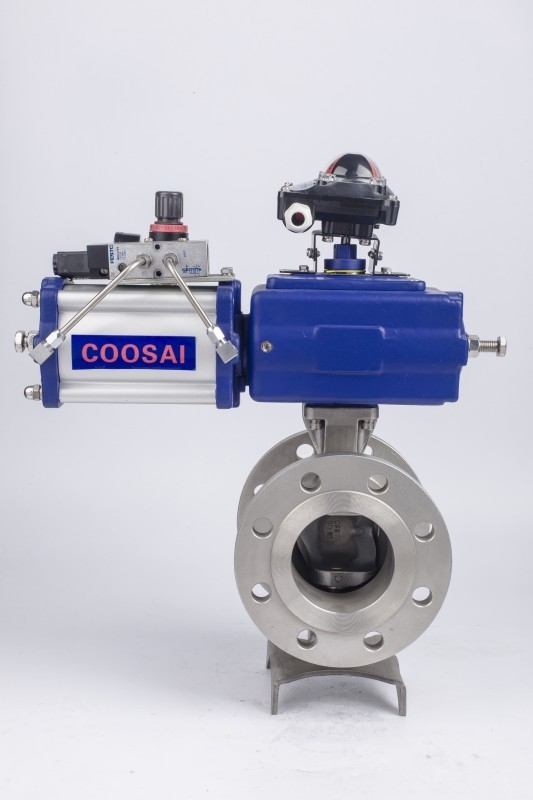

Valva de esferográfica de segmento pneumático de conexão de wafer de porta V

Informação Básica
Lugar de origem: China
Marca: Coosai
Certificação: ISO
Número do modelo: 1" - 20"
Quantidade de ordem mínima: 1pc
Preço: Price negotiable
Detalhes da embalagem: Caixa de madeira compensada
Tempo de entrega: 35-50 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100pcs pelo dia
Informação detalhada
Materiais: de aço inoxidável, aço carbono Acionador: Acionador pneumático de ação única ou dupla,acionador elétrico
Tipo portuário: Portão V Conexão: WAFER
Tamanho: 1'-10' ((DN25-DN250)
Realçar:

Válvula de esfera de segmento pneumático

,

Válvula de bola de segmento de conexão de wafer

,

Válvula de esfera do segmento de porta


Descrição de produto

Válvula de esfera de segmento de wafer, V-Notch, válvula de esfera de segmento de atuador pneumático





Coosai wafer type segment Ball valve combines the advantage of globe control valve with the eccficiency of a rotary ball valve which satsfify the needs for throttle and shut off of flow within automatic process industryA bola de segmento em forma de V tem uma forte força de corte e uma função de autolimpeza.O que conduz ao controlo preciso do fluxoÉ a válvula ideal para a maioria das aplicações de processo de papel e celulose.



Aplicação:

Pulpa e papel/ Petroquímica/

Impressão e tintura / Farmácia / Bebidas e alimentos



Actuador:

Equipamento de engrenagem/pneumático/elétrico



Dados técnicos

Tamanhos:

DN 25~250 mm NPS 1 ̊-10 ̊ (tipo de wafer)



Material do assento:

Resistente: PTFE/RPTFE/PEEK/DEVLON/NYLON

Metal: Carbono de tungstênio/satélite/Ni60



Pressão nominal:

PN 10/16

ANSI 150/300



Padrão:

Conexão de wafer: MFR STD

Norma de ligação: ASME B16.5 / EN 1092-1

Norma de ensaio e inspecção:DIN3230, ISO5208, ANSI /FCI 70-2,

Indicação de pressão e temperatura Padrão: ASME B16.34



Características

1Excelente capacidade de vedação - Classe V

2A ligação entre o eixo e a esfera assegura um controlo preciso e uma baixa histerese.

3O contorno preciso da entalhe em V proporciona excelentes características de controlo para uma vasta variedade de aplicações de fluxo.

4Fácil de trocar de lugar, significa baixo custo para reparações de válvulas.

5A acção de cisalhamento entre a bola e a vedação promove uma operação suave e não obstrutiva, perfeita para aplicações de fibras ou de lodos.

6O assento carregado com mola mantém contacto constante com a bola, dando um melhor desempenho de vedação.

7A construção de carga pesada, com fluxo sem restrições, proporciona uma elevada capacidade.

8A tecnologia superior de rolamentos é projetada para uma excelente resistência à abrasão.

9A opção de assento metálico robusto e autoajustável é ideal para aplicações a altas temperaturas ou para solventes.





Características de fluxo da válvula de esferas de segmento



Valva de esferográfica de segmento pneumático de conexão de wafer de porta V 0

O torque da válvula de esfera de segmento







Tamanho

Pressão normal PN16, o binário sob pressão máxima 1,0 MPa ((Sede metálico) Pressão normal PN16, o binário sob pressão máxima de 1,0 MPa ((assento macio) Pressão normal PN25, o binário sob pressão máxima de 2,0 MPa ((assento macio e metálico) Pressão normal PN40, o binário sob pressão máxima de 3,0 MPa ((assento macio e metálico) Pressão normal PN63, o binário sob pressão máxima de 5,0 MPa ((assento macio e metálico)
DN25 20 20 30 70 150
DN32 25 25 36 90 230
DN40 30 30 40 140 270
DN50 35 35 42 150 520
DN65 50 50 62 300 640
DN80 60 80 95 300 640
DN100 80 120 140 420 900
DN125 110 180 220 600 1600
DN 150 170 300 360 950 1600
DN200 240 500 590 1500 2700
DN250 430 900 1100 2300 4700
DN300 600 1400 1500 3500 7000
DN350 1200 2000 2500 6200 9300
DN400 1800 3200 4000 7200 13000
DN450 3000 4500 5600 11000 17300
DN500 4600 6500 8200 12500 22000



A lista de partes do segmento bola vavle

Valva de esferográfica de segmento pneumático de conexão de wafer de porta V 1



- Não, não. Nome da parte Quantidade Materiais
1 Corpo 1 CBC CF8 CF8M
2 Bola. 1 CF8+Cr CF8+Cr CF8M+Cr
3 Pinhas 2 SS304 SS304 SS316
4 Assento 1 SS304+STL SS304+STL SS316+STL
5 Primavera 1 SS316 SS316 SS316
6 O anel 1 Fibras de fibras sintéticas Fibras de fibras sintéticas Fibras de fibras sintéticas
7 Href="#/javascript:;" auto lubrificanterolamento 1 SS304+PTFE SS304+PTFE SS316+PTFE
8 Estem inferior 1 20Cr13 SS304 SS316
9 O anel 1 Fibras de fibras sintéticas Fibras de fibras sintéticas Fibras de fibras sintéticas
10 Cobertura 1 CBC CF8 CF8M
11 Garrafas 1 PTFE PTFE PTFE
12 Ajuste da junta 1 PTFE PTFE PTFE
13 Garrafa plana 4 Q235 SS304 SS316
14 Bolt 4 25 SS304 SS316
15 Cão de cavalo 2 25 SS304 SS316
16 auto lubrificante rolamento 1 SS304+PTFE SS304+PTFE SS316+PTFE
17 Pinhas 1 20Cr13 SS304 SS316
18 Embalagem 1 PTFE PTFE PTFE
19 Embalagem de vedação 1 conjunto PTFE PTFE PTFE
20 Embalagem 1 PTFE PTFE PTFE
21 Glândula 1 CBC CF8 CF8M
22 Nozes 2 35 SS304 SS316
23 Para cima do caule 1 20Cr13 SS304 SS316
