Valva criogénica padrão API6D

Informação Básica
Lugar de origem: China
Marca: coosai
Certificação: API6D, ISO 9001
Número do modelo: Q41,47F/Y, Z40Y, H76Y
Quantidade de ordem mínima: 1 conjunto
Detalhes da embalagem: Caixa de madeira compensada
Informação detalhada
Materiais: SS 316 Estrutura: Bola, Portão, válvula criogénica.
Padrão ou não padrão: Padrão potência: Manual, hidráulico, pneumático, elétrico, operador de engrenagem
Aplicação: Geral, Fluido corrosivo, estado criogénico, gás Conexão: Flange, Soldado
Padrão: API,DIN,RJT,BS 5351 Tipo da válvula: Válvula criogênica
Pressão: Pressão média, alta, baixa.
Realçar:

Valva criogénica padrão API6D

,

Valva criogénica DN6

,

Válvulas de controlo criogénicas DN600


Descrição de produto

Valva de bola criogénica, válvula de porta criogénica, válvula de globo criogénico, válvula de controlo criogénica





Resumo técnico



Distância de Szie: 1/4 "~ 24" ((DN6 ~ DN600)



Série em gama: abertura padrão, abertura reduzida; válvula de bola, válvula de porta, válvula de verificação, válvula de globo, etc.



Aplicação: instalações de separação de ar, armazenamento e distribuição de GNL, transporte de GNL, oxigénio líquido e gasoso para produção de aço, etc.



Intervalo de pressão: 150LB ~ 2500LB, PN10 ~ PN64



Intervalo de temperatura: -196°C



Material: aço inoxidável austenítico, ASTM A351, ASTM A182, etc.



Conexões finais: RF, RTJ, FF, Butt Soldado, Extended Butt Soldado, etc.



Padrões: API 6D, API 607 para projeto seguro contra incêndio, API600 / API603 para válvula de porta, BS 1873, BS1868, etc.



Operação: alavanca / roda de mão, ou engrenagem operada, pneumática ou elétrica.



Tipo de válvula de esferas Projeto e Fabricação Cara a cara/Fim a fim Dimensões da flange Indicação de pressão e temperatura Inspecção e ensaio
Válvula de esfera de flange dividida BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Válvula de esfera de flange fixa API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



Materiais principais

Material do corpo Materiais de acabamento Material de vedação Garrafa/embalagem
CF8/CF8M/CF3/CF3M,ETC. SS304, SS316, etc. PCTFE, ETC. Grafite, PCTFE, etc.



Definição criogénica:

A redução do teor de nitrogénio no tanque de isolamento de peças a baixa temperatura durante um certo período de tempo, para reduzir a sua utilização devido às diferenças de temperatura e às alterações metalográficas resultantes da deformação.que aumenta quando o desempenho de vedação da válvula a baixa temperatura de um método de processamento.

Aço inoxidável austenítico em temperatura de transição martensítica,parte da austenita em mudanças martensita causando o volume resultante partes de deformação é uma razão importante para vazamento da superfície de vedação da válvulaAlém disso, à medida que a temperatura diminui, as peças produzem encolhimento e tensão térmica causada pela válvula, partes irregulares de deformação causadas por baixa fuga também é uma das razões.antes do acabamento das peças (e.ex. moagem da superfície de vedação) em partes principais, tais como: o corpo da válvula, as tampas da válvula, a placa (disco), os elementos de fixação do tronco da válvula, por exemplo, abaixo da temperatura de funcionamento do tratamento criogénico.

Em regra geral, utilizar a válvula a uma temperatura inferior a 101 °C, antes de terminar a parte principal para a criogénica, mas se o utilizador exigir, acima de 101 °C partes de válvula de trabalho para a criogénica.

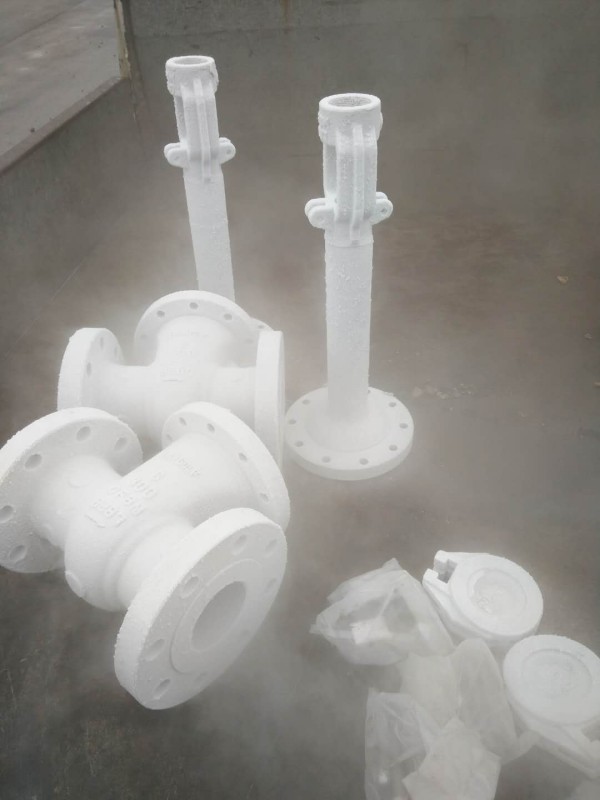

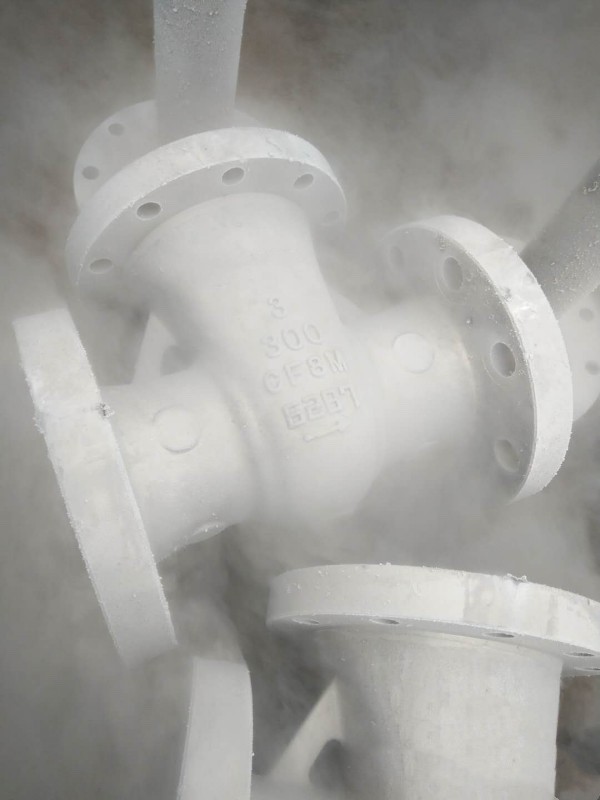

Método criogénico: mergulhar as peças a processar no tanque de nitrogénio líquido para arrefecimento, quando as peças atingirem uma temperatura de 196 graus centígrados, iniciar o isolamento 1 ~ 2 horas,Em seguida, remova o pacote de tratamento natural à temperatura ambiente, repita o ciclo duas vezes.

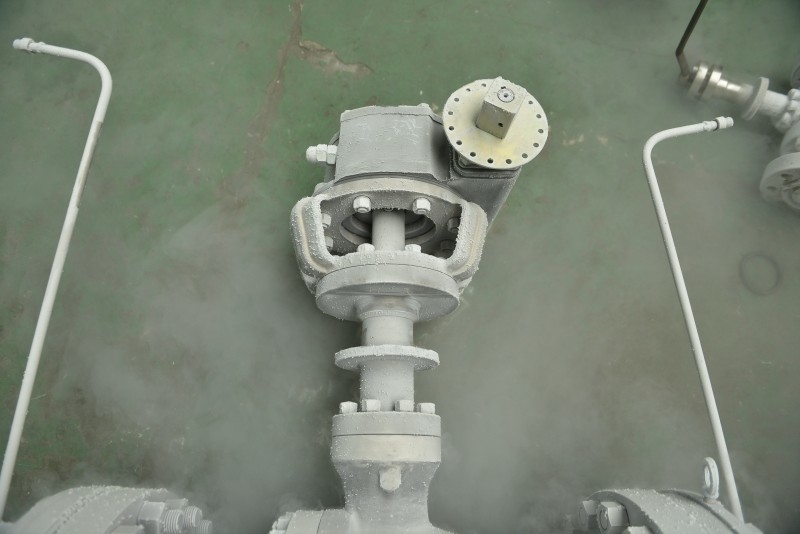

Valva criogénica padrão API6D 0

Valva criogénica padrão API6D 1

Valva criogénica padrão API6D 2

Valva criogénica padrão API6D 3

Valva criogénica padrão API6D 4



Valva criogénica padrão API6D 5

Valva criogénica padrão API6D 6

Valva criogénica padrão API6D 7

Valva criogénica padrão API6D 8

Valva criogénica padrão API6D 9

Valva criogénica padrão API6D 10
